测氮气用那几款流量计

产品特点:
氮气流量计是速度式流量计的一种,它以卡门涡街理论为基础,采用压电晶体检测流体通过管道内三角柱时所产生的旋涡频率,从而测量出流体的流量。涡街流量计广泛应用于石油、化工、轻工、动力供热等行业。
  • 在线订购
产品介绍

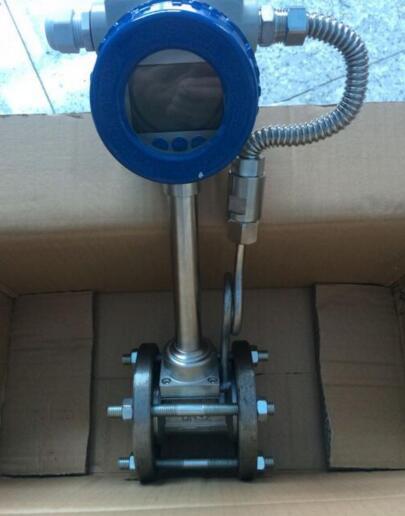

氮气流量计—江苏天罡仪表有限公司

销售部: 邵刚【】

:咨询!厂家:

我们公司的宗旨是:质量优越,服务*,质保一年,终身维护,!

天罡仪表销售人员以专业的业务知识,优质的售前,售中,售后服务,具有竞争力的产品赢得客户的支持信赖,我们保证*质量,保持一级信誉"的经营理念,坚持“客户*"的原则为广大客户提供优质的服务。欢迎广大新老客户合作!

一、氮气流量计概述:
WK-LUGB涡街流量计(氮气流量计)的基本原理是卡门涡街原理,即“涡街旋涡分离频率与流速成正比”。变送器流通本体直径与仪表的公称口径基本相同。如图一所示,流通本体内插入有一个近似为等腰三角形的柱体,柱体的轴线与被测介质流动方向垂直,底面迎向流体。

当被测介质流过柱体时,在柱体两侧交替产生旋涡,旋涡不断产生和分离,在柱体下游便形成了交错排列的两列旋涡即“涡街”。理论分析和实验已证明,旋涡分离的频率与柱侧介质流速成正比。

旋涡交错分离,在柱体两侧及柱体后面的尾流中产生脉动的压力,设在柱体内部(或后面)的检测探头受到这种微小的脉动压力的作用,使埋设在探头内的压电晶体 元件受到交变应力而产生交变电荷信号。该信号经放大器上的电荷变换、放大,滤波限幅和触发整形处理后,输出频率与旋涡分离频率相同的方波电压脉冲信号。该 信号再送到就地显示仪,传感器输出的每一个脉冲将代表一定体积的被测流体。一段时间内的输出总脉冲数,将代表这段时间内流过传感器的流体总体积。传感器输出的电压脉冲信号送到连于一体的就地显示仪。就地显示仪采用微功耗CPU,测量涡街传感器输出的频率信号,根据设定的密度,涡街流量系数进行流量运算,现场液晶显示瞬时流量和累计流量。

江苏天罡仪表产品发展战略是:生产一代,研制一代,构思一代。天罡公司的经营理念是:以技术为企业核心,以质量为企业生命,以诚信为企业精神。天罡人愿与新老朋友携手共创仪表行业的光辉未来!

氮气流量计产品应用:涡街流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气、氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制

二、氮气流量计产品优势:
▲不受温度、压力的影响,同时不易堵,不易卡,不易结垢,耐高温、高压。
▲安全防爆,适用于恶劣环境。
▲无可动部件、无空洞缝隙设计,产品无磨损、耐脏污,无需机械维修,使用寿命长。
▲采用微功耗高新技术,电池供电的现场显示型流量计,可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型,具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值,不必轮流切换。
▲采用抗振探头,有效消除外界振动影响。
▲电路采用表面贴装工艺,结构紧凑,可靠性高。
▲采用分体式信号转换器,电缆zui长10米。
▲量程比宽达20:1。
▲整体结构设计合理,动态测量范围宽,压力损失小。
▲分体式涡街流量计采用不锈钢材质,可适用于腐蚀性介质的测量。
▲现场液晶显示,脉冲、4-20mA输出或485通讯,可与工业自动化系统连接。

三、氮气流量计技术参数:

公称通径(mm)

15、20、25,40,50,65,80,100,125,150,200,250,300,(300~1000插入式)

公称压力(MPa)

DN15-DN200 4.0(>4.0协议供货),DN250-DN300 1.6(>1.6协议供货)

介质温度(℃)

压电式:-40~150,-40~260,-40~330;电容式: -40~400,-40~500(协议订货)

本体材料

1Cr18Ni9Ti,(其它材料协议供货)

允许振动加速度

压电式:0.2g      电容式:1.0~2.0g

精确度

±1%R,±1.5%R;插入式:±2.5%R,

范围度

1:6~1:30

供电电压

传感器:DC +12V,DC +24V;变送器:DC +12V ,DC +24V;电池供电型:3.6V电池

输出信号

方波脉冲(不包括电池供电型):高电平≥5V,低电平≤1V;电流:4~20mA

压力损失系数

符合JB/T9249标准 Cd≤2.4

防爆标志

本安型:ExdⅡia CT2-T5隔爆型:ExdⅡCT2-T5

防护等级

普通型IP65     潜水型 IP68

环境条件

温度-20℃~55℃,相对湿度5%~90%,大气压力86~106kPa

适用介质

气体、液体、蒸汽

传输距离

三线制脉冲输出型:≤300m,两线制标准电流输出型 (4~20mA) ≤1500m;负载电阻≤750Ω; RS485/HART≤1200m.

四、氮气流量计产品选型:

型 谱

说 明

WKLUGB



涡街流量仪表

检测

B



压电式传感器

方式

E



电容式传感器

连接方式

1

仅对满管型

法兰连接型

2

仅对满管型

法兰卡装型

3

仅对插入型

简易插入型

4

仅对插入型

球阀插入型

测量介质

2



液体

3

气体

4

蒸汽

公称通径

2



DN25

… 单位:mm

30

DN300

使用环境

P



普通型

B

防爆型

输出信号

1

脉冲输出

2

4~20mA电流输出,液晶显示

3

RS-485通讯

4

电池供电,不带温度、压力补偿

5

温压补偿一体,4~20mA电流输出型

6

温压补偿一体,电池供电型

氮气流量计的安装设计

   仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

(一)  安装环境要求:

1.  尽可能避开强电设备、高频设备、强开关电源设备。仪表的供电电源尽可能与这些设备分离。

2.  避开高温热源和辐射源的直接影响。若必须安装,须有隔热通风措施。

3.  避开高湿环境和强腐蚀气体环境。若必须安装,须有通风措施。

4.  涡街流量仪表应尽量避免安装在振动较强的管道上。若必须安装,须在其上下游2D处加设管道紧固装置,并加防振垫,加强抗振效果。

5.  仪表安装在室内,安装在室外应注意防水,特别注意在电气接口处应将电缆线弯成U形,避免水顺着电缆线进入放大器壳内。

6.  仪表安装点周围应该留有较充裕的空间,以便安装接线和定期维护。

(二)   仪表管道安装要求:

涡街流量仪表对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。仪表的上下游直管段长度要求见图(三)  DN为仪表公称口径  单位:mm



售后服务:
1、我公司所售产品在一年之内出现质量问题的(非人为),负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4.如用户需我公司现场服务,我公司以zui短时间到达用户现场。
5、本公司所售的产品所享受终生维护。

天罡提示:供货周期为:1-2个工作日,特殊规格需咨询确定。垂询!我们将竭诚为您服务!

  •
