产品与产品之间的差别在于细节!细节决定你的成败!没有一种所谓*的流量计,针对于特定的工况总有一种zui合适的流量计!
气体涡轮天然气流量计概述 :
WK-LWQ是吸取了国内外流量仪表先进技术经过优化设计,综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表,具有出色的低压和高压计量性能,多种信号输出方式以及对流体扰动的低敏感性,广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
WK-LWQ采用先进的超低功耗单片微机技术研制的涡轮流量传感器与显示积算一体化的新型智能仪表,采用双排液晶现场显示,具有机构紧凑、读数直观清晰、可靠性高、不受外界电源干扰、抗雷击、成本低等明显优点。仪表具备仪表系数六点修正,智能补偿仪表系数非线性,并可进行现场修正。高清晰液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字,带清零功能)。所有有效数据掉电后保持10年不丢。气体涡轮流量计均为防爆产品,防爆等级为:ExdIIBT6。
WK-LWQ按照供电方式、是否具备远传信号输出可分为HLLWQ-□B型和HLLWQ-□C型。
WK-LWQ-□B型:供电电源采用3.2V10AH锂电池(可连续运行3年以上); 无信号输出功能。
WK-LWQ-□C型:供电电源采用24VDC外供电,输出4-20mA标准两线制电流信号,并可根据不同的现场需要,可增加RS485或HART通讯。

WK-LWQ天然气涡轮流量计不锈钢材质,液晶一体显示瞬时流量,累积流量,压力值,温度值,测量精度高,始动流量低、压力损失小,不易腐蚀、可靠性好、使用寿命长,法兰安装,锂电池电源双供电,安装维护方便!
气体涡轮天然气流量计概述:
天然气涡轮流量计是新型速度式仪表,是石油、化工、电力、冶金、工业锅炉等工业、行业的燃气计量和城市天然气、燃气调压站封闭管道中低粘度气体的体积流量和总量及燃气热计量的理想气体流量检测仪表。温压补偿气体涡轮流量计,标配为双供电(24V+电池供电),带4-20mA输出。

气体涡轮天然气流量计产品特点 采用新型传感器,始动流量低、压力损失小、抗振与抗脉动流性能好,不易腐蚀、可靠性好、使用寿命长。 采用新型微处理器与高性能的集成芯片,运算精度高、整机功能强大,性能优越。 采用先进的微功耗高新技术,整机功耗低。既能用内电池长期供电运行,又可由外电源供电运行。 按流量频率信号,可将仪表系数分八段自动进行线性修正,可根据用户需要提高仪表的计算精度。 采用EEPROM数据存贮技术,具备历史数据的存贮与查询功能,三种历史数据记录方式可供用户选择。 流量计表头可180°旋转,安装使用简单方便。 高精确度,一般可达±1.5%R、±1.0%R。 重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,在贸易结算中是优先选用的流量计。 可检测被检测气体的温度、压力和流量,能进行流量自动跟踪补偿,并显示标准状态下(Pn=101.325KPa,Tn=293.15K)的气体流量:可实时查询温度、压力、时间、日期等数据。
气体涡轮天然气流量计测量范围及工作压力:表1 仪表口径及连接方式 | 25、40、50、80、100、150、200、250采用法兰连接 | 25、40可采用螺纹连接 | 精度等级 | ±1.5%R、±1%R | 量程比 | 1:10;1:20;1:30 | 显示方式 | 双排液晶同时显示瞬时流量、累积流量 | 仪表材质 | 表体:304不锈钢;叶轮:防腐ABS或优质铝合金;显示器:铸铝 | 被测介质温度(℃) | -30℃~+80℃ | 环境条件 | 介质温度:-30℃~+80℃,相对湿度5%~90%,大气压力86~106Kpa | 输出信号 | 标准二线制4-20mA(LWQ-C型) | 供电电源 | LWQ-B型:仪表内置锂电池,可连续工作3年以上,LWQ-C型:24VDC外供电 | 信号传输线 | 2×0.3 | 传输距离 | ≤1000m | 信号线接口 | 内螺纹M20×1.5 | 防爆等级 | ExdIIBT6 | 防护等级 | IP65 |
气体涡轮天然气流量计测量范围及工作压力:表2(注:表2所示测量范围均为工作状态下流量范围) 型号规格 | 公称通径(mm) | 流量范围(m3/h) | 始动流量(m3/h) | 工作压力(MPa) | 安装形式 | WK-LWQ-25A | 25(1") | 0.7-7 | 0.6 | 4.0 | 法兰 螺纹 | WK-LWQ-25B | 1.5-15 | 1.0 | 4.0 | WK-LWQ-25C | 3-30 | 2.0 | 4.0 | WKLWQ-40A | 40(1.5") | 4-40 | 2.5 | 4.0 | 法兰、螺纹 | WK-WQ-40B | 8-80 | 3 | 4.0 | WK-LWQ-50A | 50(2") | 10-100 | 3.5 | 4.0 | 法兰 | WKLWQ-50B | 15-150 | 4 | 4.0 | 法兰 | WK LWQ-80 | 80(3") | 15-300 | 4 | 1.6 | 法兰 | WKLWQ-100 | 100(4") | 20-400 | 5 | 1.6 | 法兰 | WKLWQ-150 | 150(6") | 50-1000 | 8 | 1.6 | 法兰 | WKLWQ-200 | 200(8") | 100-2000 | 20 | 1.6 | 法兰 | WKLWQ-250 | 250(10") | 150-3000 | 30 | 1.6 | 法兰 | WKLWQ-300 | 300(12") | 200-4000 | 40 | 1.6 | 法兰 |
气体涡轮天然气流量计仪表选型
1.选型说明 用户在选型时,应根据管道公称压力、介质zui高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。 为使流量计的使用性能,流量计的使用流量范围应在(20%~80%)Qmax范围内比较合适。 2.选型谱表 型 号 | 说 明 | WK-LWQ- | □ | -□ | /□ | /□ | 类型 | N | | | | 脉冲输出型气体涡轮流量传感器 | 仪表口径 | 25A/B/C | 25mm | 40A/B | 40 mm | 50A/B | 50 mm | 80 | 80 mm | 100 | 100 mm | 150 | 150 mm | 200 | 200 mm | 250 | 250 mm | 300 | 300 mm | 传感器材质 | N | 基本材质,优质铝合金。(zui高耐压:1.0MPa) | S | 不锈钢材质。(高压防腐型) | 特殊结构 | A | 氧气结构(脱油脱脂处理) | B | 压缩空气结构(高流速设计) |
|

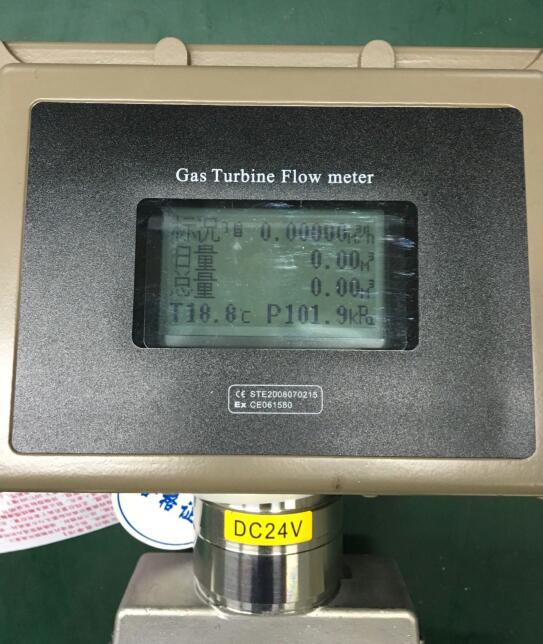

气体涡轮天然气流量计智能表头显示图: |

气体涡轮天然气流量计发货包装:
仪表的正确安装是保障仪表正常运行的重要环节,若安装不当,轻则影响仪表的使用精度,重则会影响仪表的使用寿命,甚至会损坏仪表。

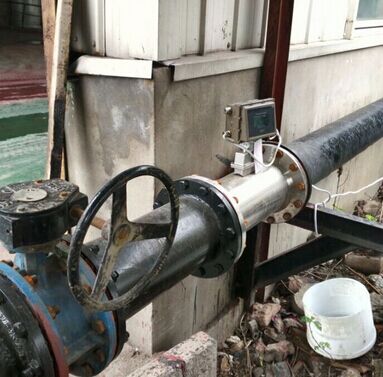

气体涡轮天然气流量计安装现场:

我们公司的宗旨是:质量优越,服务*,质保一年,终身维护,!
