耐碱流量计

产品特点:
耐碱流量计是一种根据法拉第电磁感应定律来测量馆内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,国内*,在满足现场显示的同时,还可以输出4-20mA电流信号供记录、调节和控制用,现已广泛地应用于化工、环保、冶金、医药、造纸、给排水等工业技术和管理部门。
  • 在线留言
产品介绍

耐碱流量计—江苏天罡仪表有限公司

销售部: 邵刚【】

:咨询!厂家:

没有一种所谓*的流量计,针对于特定的工况总有一种zui合适的流量计!
我们公司的服务宗旨是:诚信做事,诚信做人!让客户满意,放心,省心!

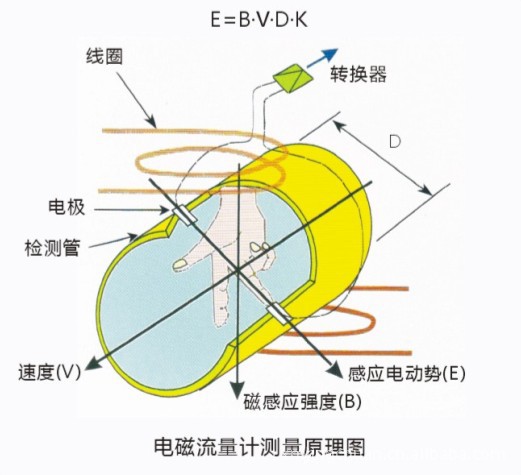

耐碱流量计工作原理

    根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:

   E=KBVD

式中:  E-感应电势;

        K-与磁场分布及轴向长度有关的系数;

        B-磁感应强度;

        V-导电液体平均流速;

        D-电极间距;(测量管内直径)



传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有420mA输出,报警输出及频率输出,并设有RS485等通讯接口,并支持HARTMODBUS协议。

优势:
1.采用16位嵌入式微处理器,运算速度快,精度高
2.采用全数字处理,抗*力强,测量可靠,精度高
3.采用单块电路板完成所有功能设计,采用SMD器件和表面帖装SMT)技术,电路可靠性高
4.盐水流量计表头背光中文LCD显示,显示累积流量、瞬时流量、流速、流量百分比等。

性能指标

主要技术性能指标:

流速测量范围:(0.05-10m/s

测量管道直径: DN(32-6000)mm

仪表精度:1.0

工作压力:≤1.6MPa

介质温度:0-80

 耗:﹤15VA

防护等级:IP68

连接方式:法兰连接

电极材料:含钼不锈钢OCr18Ni12Mo2Ti、哈氏合金B、哈氏合金C、钛Ti、钽等



分类:

就显示方式分为:分体型电磁流量计,一体型电磁流量计。

系列公称通径DN15DN3000

  耐碱流量表在满足现场显示的同时,还可以输出420mA电流信号供记录、调节和控制用,盐水流量计除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量

  耐碱流量表结构简单、牢固可靠、使用寿命长 (且适用于测量海水) 测量管内无活动部件和阻力部件,无压损,不会产生阻塞 盐水流量计测量可靠,抗*力强 体积小、重量轻、安装方便、维护量小 测量范围宽,测量不受流体温度、密度、压力、粘度、电导率等变化的影响 盐水海流量计可在老管道上开孔改造安装,施工安装简单,工程量小 海水流量计较一般电磁流量计的成本和安装费用低,特别适合大中口径管道流量的测量 盐水流量计采用*加工工艺,固态封装、寿命长、使仪表具有良好的测量精度和稳定性 。



参考流量范围:



口径(mm)流量范围(m3/h)口径(mm)流量范围(m3/h)
φ150.06~6.36φ45057.23~5722.65
φ200.11~11.3φ50070.65~7065.00
φ250.18~17.66φ600101.74~10173.6
φ400.45~45.22φ700138.47~13847.4
φ500.71~70.65φ800180.86~18086.4
φ651.19~119.4φ900?228.91~22890.6
φ801.81~180.86φ1000?406.94~40694.4
φ1002.83~282.60φ1200553.90~55389.6
φ1506.36~635.85φ1600723.46~72345.6
φ20011.3~1130.4φ1800915.62~91562.4
φ25017.66~176.25.φ20001130.4~113040.00
φ30025.43~2543.40φ22001367.78~136778.4
φ35034.62~3461.85φ24001627.78~162777.6
φ40045.22~4521.6φ26001910.38~191037.6



选型

型号口径
LDE15~2600
  代号电极材料
K1316L
K2HB
K3HC
K4
K5
K6铂合金
K7不锈钢涂覆碳化钨
 代号内衬材料
C1聚四氟乙烯F4
C2聚全氟乙丙烯F46
C3聚氟合乙烯FS
C4聚录丁橡胶
C5聚氨脂橡胶
 代号功能
E10.3级
E20.5级
E31级
F14-20Madc,负载≤750Ω
F20-3khz,5v有源,可变脉宽,输出有效频率
F3RS485接口
T1常温型
T2高温型
T3超高温型
P11.0MPa
P21.6MPa
P34.0MPa
P416MPa
D1220VAC±10%
D224VDC±10%
J1一体型结构
J2分体型结构
J3防爆一体型结构

电极选择图示:

SUS316L不锈钢电极

钛电极

钽电极

被测介质衬里材料选择图示:

橡胶衬里示意图

PO衬里示意图

四氟衬里示意图


安装图示:



售后服务:
1、我公司所售产品在一年之内出现质量问题的(非人为),负责免费维修。
2、质保期内如我公司产品出现任何质量问题,我公司负责免费维修或更换。
3、质保期内如用户使用不当,造成产品损坏,我公司负责维修,收取损坏部件成本费。
4.如用户需我公司现场服务,我公司以zui短时间到达用户现场。
5、本公司所售的产品所享受终生维护。
